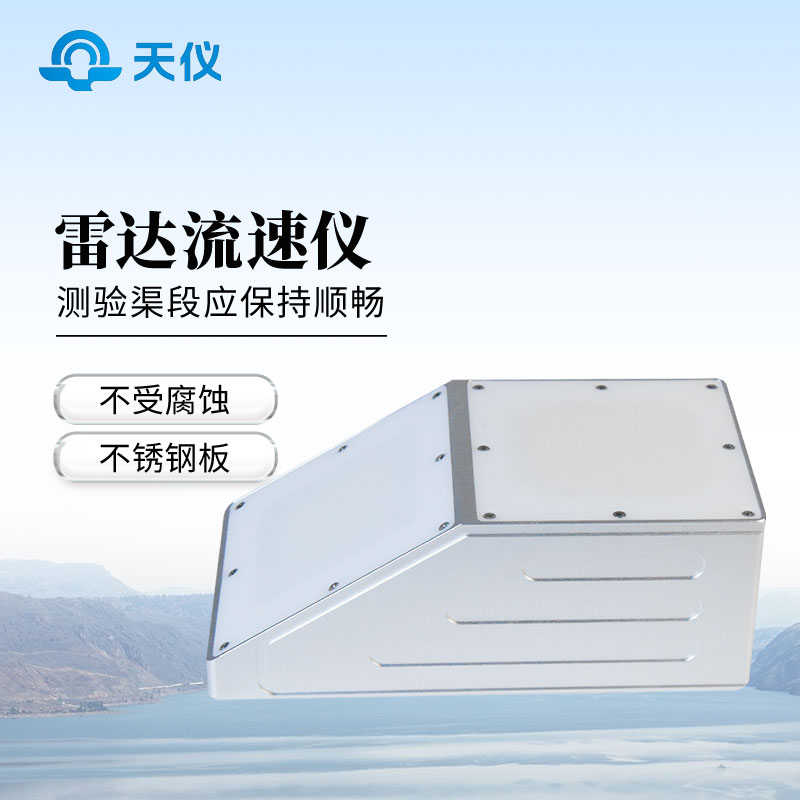

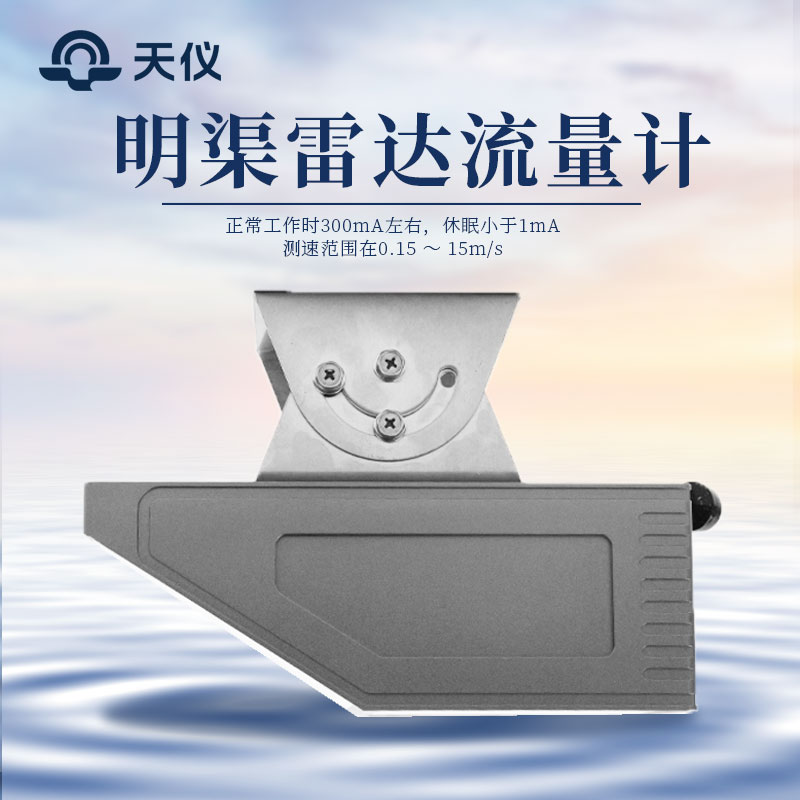

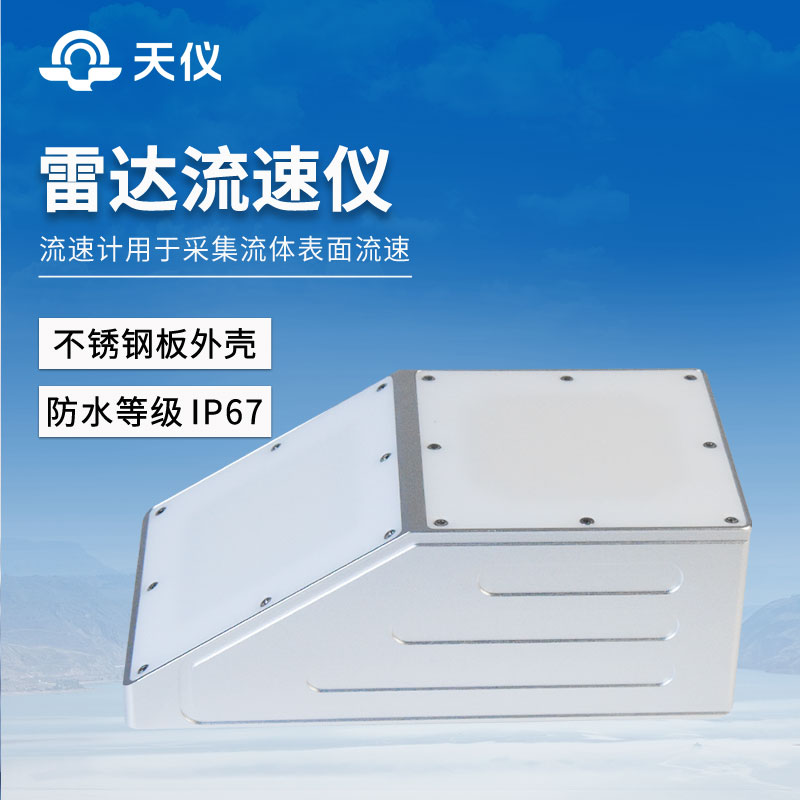

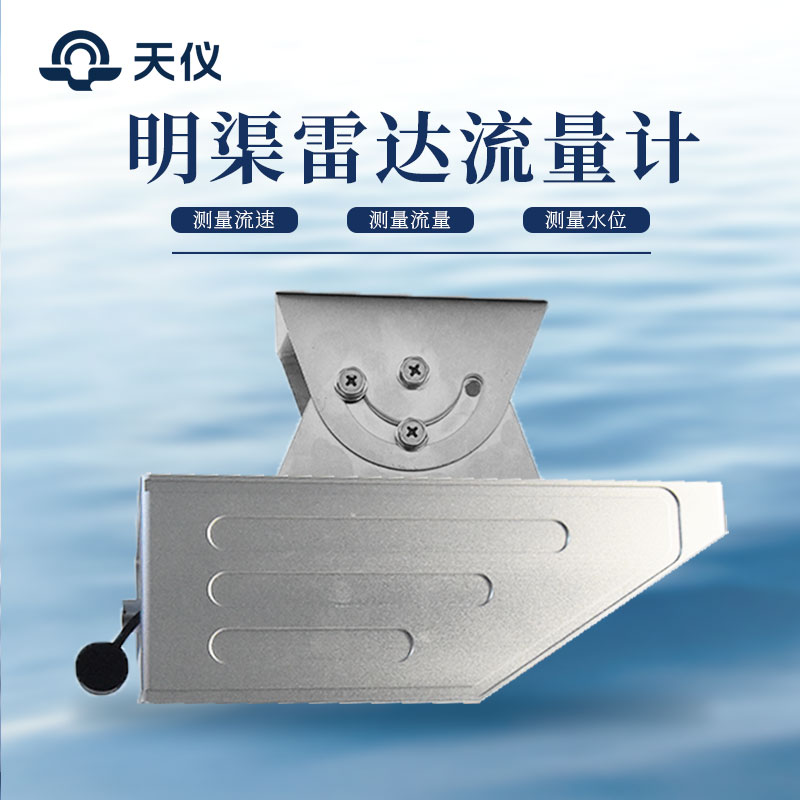

雷达流速仪
【产品简介】一、雷达流速仪产品简介雷达流速仪主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面面积···
- 型号
- TY-L3
- 品牌
- 天仪
- 价格
- 电议优惠
- 产品简介
- 详情图片
- 相关产品
一、雷达流速仪产品简介
雷达流速仪主要由雷达流速计、雷达水位计组成，流速计用于采集流体表面流速，并经过模型计算得到过水断面平均流速，再结合水位计测得的水位以及断面信息算出过流断面面积，从而利用公式流量=平均流速×过流断面面积×修正系数得到流量，其中修正系数是根据实际测量环境得到的标准值进行计算得到。
二、雷达流速仪技术参数
| 参数 | 说明 |
| 供电电压 | 直流7～28V |
| 电流（12V供电） | 正常工作时300mA左右，休眠小于1mA。 |
| 工作温度 | -35°～70° |
| 防水等级 | IP67 |
| 发射频率 | 24.000～24.250GHz |
| 通讯接口 | RS-232/RS-485 |
| 通讯协议 | MODBUS-RTU/自定义协议 |
| 测速范围 | 0.15～15m/s |
| 测速精度 | ±2% |
| 速度分辨力 | 0.01m/s |
| 测距范围 | 0.4～40m |
| 测距精度 | ±1cm |
| 距离分辨力 | 1mm |
| 天线样式 | 流速：14 x 32゜
水位：11 x 11゜ |
| 间隔时间 | 1～5000min |
| 流量计尺寸（长×宽×高） | 220×120×83.8mm |
| 支架尺寸（长×宽×高） | 100×100×100mm |
| 重量 | 流量计+支架：5.8kg |
| 外壳材料 | 镀锌、不锈钢板 |

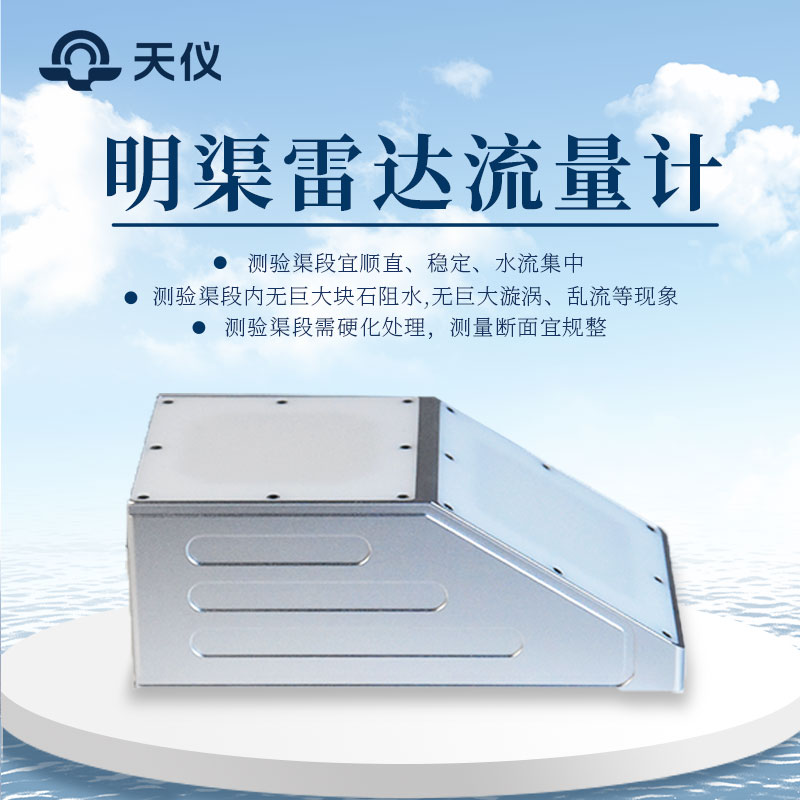

三、雷达流速仪测量渠段的选择
测量渠段的选择与测量流量的准确性有直接的关系，为得到较好的测量结果，测量渠段应尽量满足以下条件：
1.测验渠段内无巨大块石阻水,无巨大漩涡、乱流等现象。
2.测验渠段宜顺直、稳定、水流集中。
3.测验渠段需硬化处理，测量断面宜规整。
4.测验渠段应保持顺畅，防止漂浮物堆积。
四、雷达流速仪安装注意事项
1.安装流量计时，水位计和流速计雷达不能有遮挡，否则会影响测量准确度。
2.流量计安装时需尽量保证外壳上表面水平，且安装在渠道中间位置。
3.流速计波束建议朝来水方向，如图3-3所示，且与水流方向的水平角度为0度。
4.流速计只受动态目标影响，渠道做硬化处理没有杂草或树木时，即便波束照射到渠道两侧也不会对测流造成影响。
