并网式光伏发电环境监测系统解决方案

一、行业背景

光伏发电效率直接受气象环境条件影响，包括太阳辐射强度、环境温湿度、风速风向等关键参数。精确的气象数据对电站发电功率预测、设备运行优化及电网调度合规性至关重要。国际电工委员会（IEC）、世界气象组织（WMO）及中国国家标准GB/T19964、国家电网规范Q/GDW11000均对光伏电站气象监测提出明确技术要求，需建立高精度、一体化的环境监测体系以保障电站安全并网与高效运营。



二、解决方案

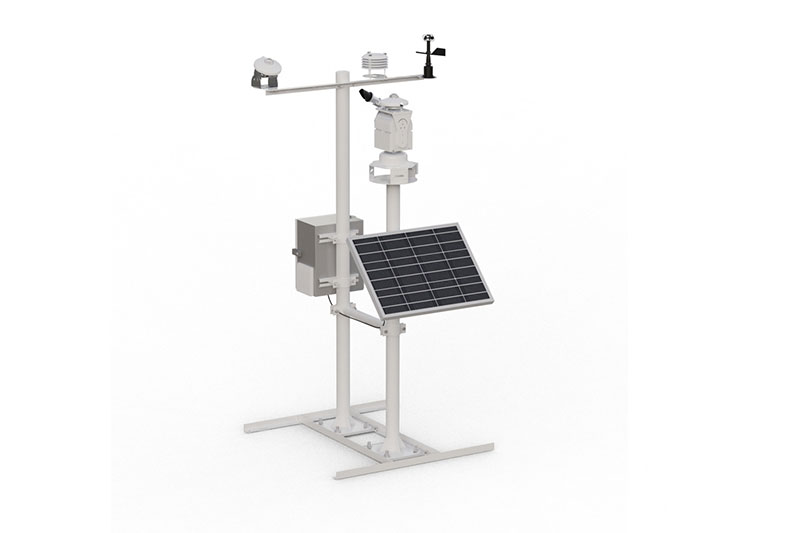

TY-BGF11S型高精度太阳能发电环境监测系统为并网光伏电站提供完整气象数据采集与分析方案。系统监测要素涵盖环境温度、湿度、大气压力、风速、风向、背板温度、峰值日照时数，以及水平总辐射、倾斜总辐射、直辐射、散射辐射等辐射参数。

系统核心配置包括：



多参数气象传感器：采用一体化风速风向传感器，防护等级高，安装便捷；直接辐射与散射辐射传感器配备全自动太阳跟踪器，适用全球南北纬60°以内区域。



高精度数据采集仪：内置32位MCU处理器与高精度GPS模块，支持数据实时采集、时间校准与地理位置定位，具备离线统计分析功能，无需依赖云端平台。



供电与通信系统：支持AC220V与DC12V双模式供电，内置智能切换电源管理模块；可选配太阳能电池与蓄电池，保障无市电场景持续运行。通信采用RS485接口，支持Modbus协议，传输距离达1000米。



结构设计：不锈钢防护箱提供防腐防水保护，一体化观测支架满足快速安装需求，适应光伏电站长期户外监测环境。



三、方案优势

全要素精准监测：依据国际与国内标准，对影响光伏发电的11类气象参数进行同步采集，测量精度最高达环境温度±0.3℃、大气压力±0.12hPa，辐射参数误差≤5%。



高可靠性硬件设计：一体化传感器与不锈钢防护结构提升设备在恶劣环境下的耐久性；太阳跟踪器适应-40℃~60℃工作环境，确保全球多数地区全自动稳定运行。



高效数据处理与供电：采集仪本地化计算能力降低平台依赖，直接输出统计分析结果；绿色电源管理系统实现交流直流智能切换，支持离网太阳能供电，满足无人值守需求。



便捷部署与维护：一体化支架设计支持单人安装调试，RS485标准通信协议便于系统集成，为光伏电站的规划、运行与并网管理提供完整数据支撑。

四、技术参数

技术参数	测量范围	分辨率度	精度	单位
环境温度	-40～80	0.1	±0.3	℃
环境湿度	0～100	0.1	±2	%RH
大气压力	300～1100	0.1	±0.12	hPa
风速	0～60	0.1	±0.2m/s	m/s
风向	0～360	1	±1	°
背板温度	-50～100	0.1	±0.5	℃
峰值日照时数	0~24	0.01	---	h
水平总辐射	0~2000	1	≤5%	w/m2
倾斜总辐射	0～2000	1	≤5%	w/m2
直辐射	0～2000	1	≤5%	w/m2
散射辐射	0～2000	1	≤5%	w/m2
电源系统	AC220V±10%		对现场气象站供电保证正常工作	用户根据现场情况选择供电方式
	DC12V
	50W太阳能供电
	40Ah蓄电池
通讯系统	RS485		通讯距离 0～1000m	标配Modbus通讯模式
观测支架	一体式辐射联合观测支架		适合太阳能发电环境监测站现场长期监测
