管道式风速传感器

设备名称：管道式风速传感器

功能描述：针对管道风速测量而设计，自主研发的高精度风速测量单元，反应灵敏，能快速准确地测量微小风速，稳定性好、漂移小、精度高。该变送器同时能根据设置测量的管道截面积计算实时风量值。

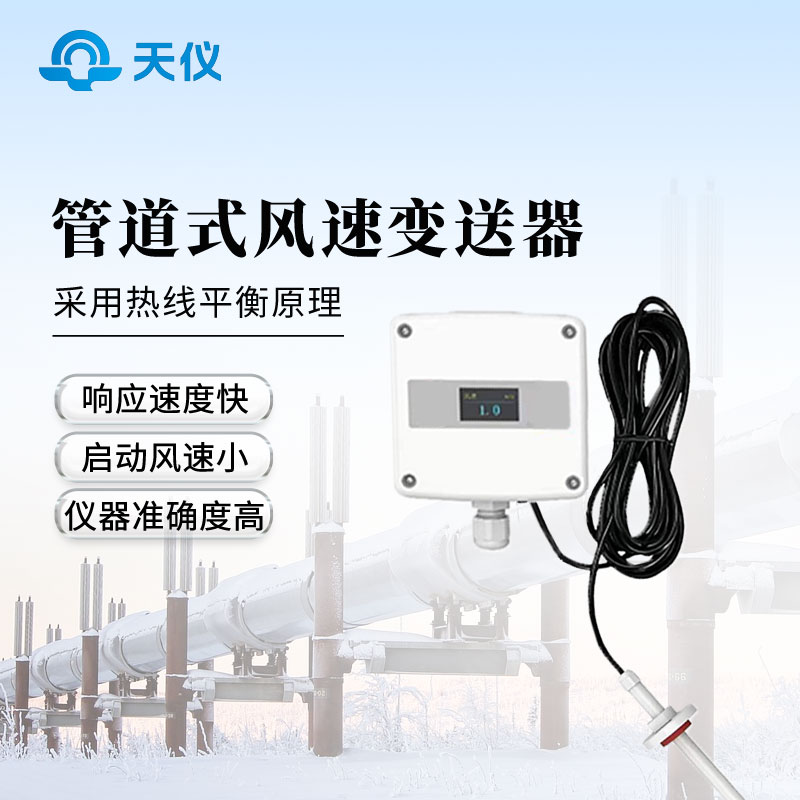

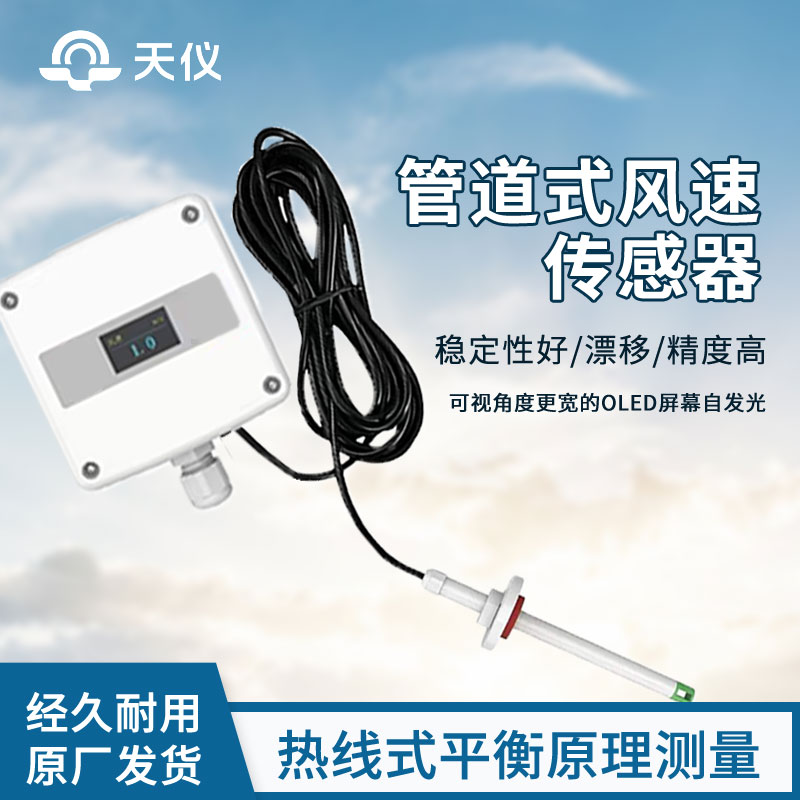

检测原理：采用热线式平衡原理测量风速。响应速度快，启动风速小。

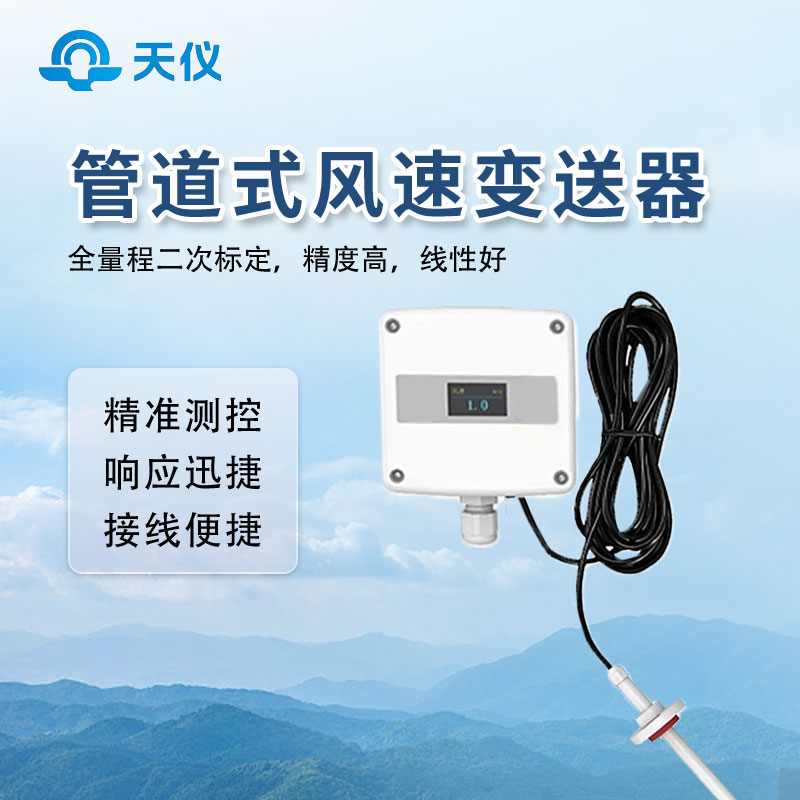

标定方法：采用公司自主研发的全量程二次标定方法，线性度好，准确度高；

接线方式：接线端子采用军工级弹簧式免螺丝端子，一压一插即可接线，现场即使没有螺丝刀也能快速接好线，可适应线径0.3～2.0mm

管道式风速传感器安装注意事项：

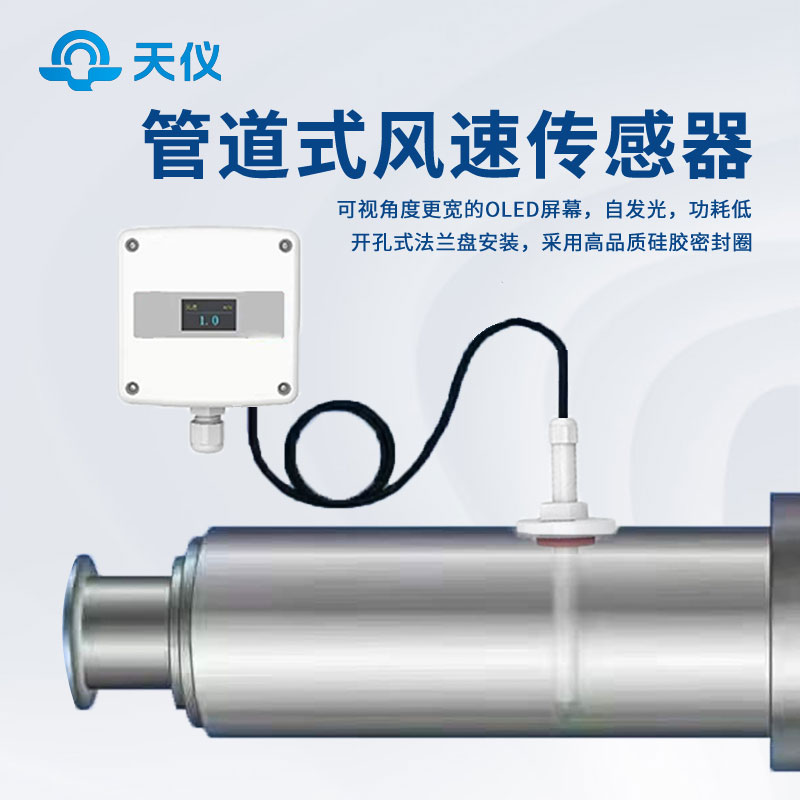

①、开孔式法兰盘安装，采用高品质硅胶密封圈，漏风小，经久耐用；

②、注意需要在管道的侧面或者下面安装，不能采用从上至下安装方式。

③、先在通风管道上打一个直径20mm的孔，将风管插入到孔中，调整设备的方向使设备的箭头方向与风速的方向（风来的方向）一致，可以通过调节法兰盘的位置控制设备的高低。

测量要素：①、实时管道风速；②、RS485型可选管道内风量值；

信号输出：RS485、4-20ma、0-5v、0-10v

参数修改：①、可通过485命令改设备地址和波特率，设置管道截面积；②、485型可提供专业配置工具配置设备参数；③、485型可通过硬件拨码开关调整485从站。

探头线长度：线长默认为1m，可长可短，最长可做的100m但是需要线体周围无干扰。

管道式风速传感器设备显示：

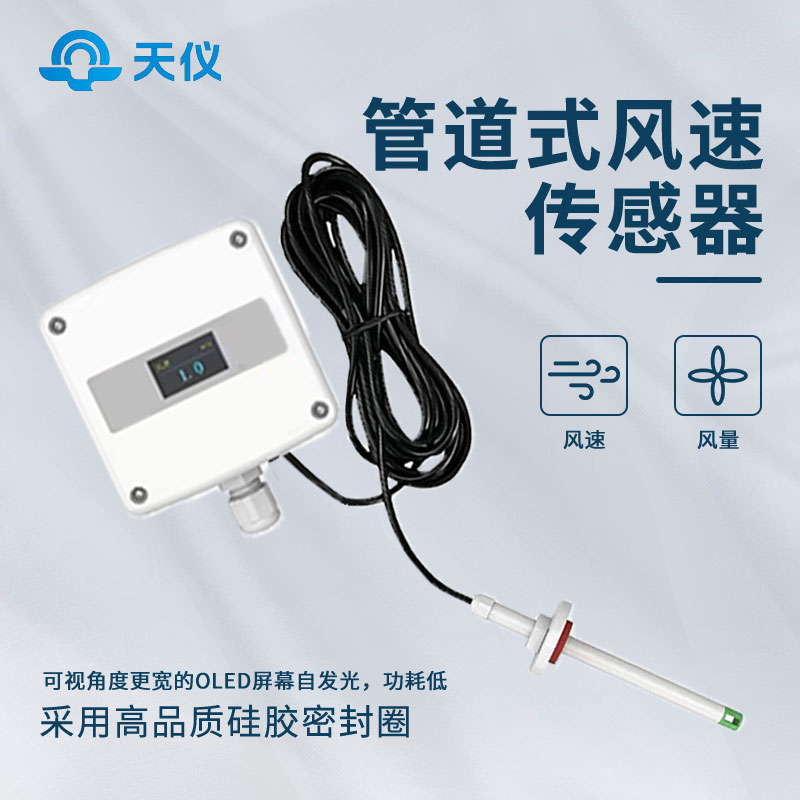

①、可选配有机发光显示器，可视角度更宽的OLED屏幕，自发光，功耗低。

②、485型可轮显当前风速及相关风量。

③、模拟量型可轮显当前量程及当前风速。

供电方式：10-30V DC

最大功耗：0.5W

测量介质：空气、氮气、油烟废气

精度：量程0~10m/s的精度为±（0.1+2%FS）；量程0~15m/s，0~20m/s，0~30m/s的精度±（0.2+2%FS）m/s；

电路工作温度：-10℃~+50℃

风速显示分辨率：0.1m/s

响应时间：2S

长期稳定性：≤0.1m/s/year
